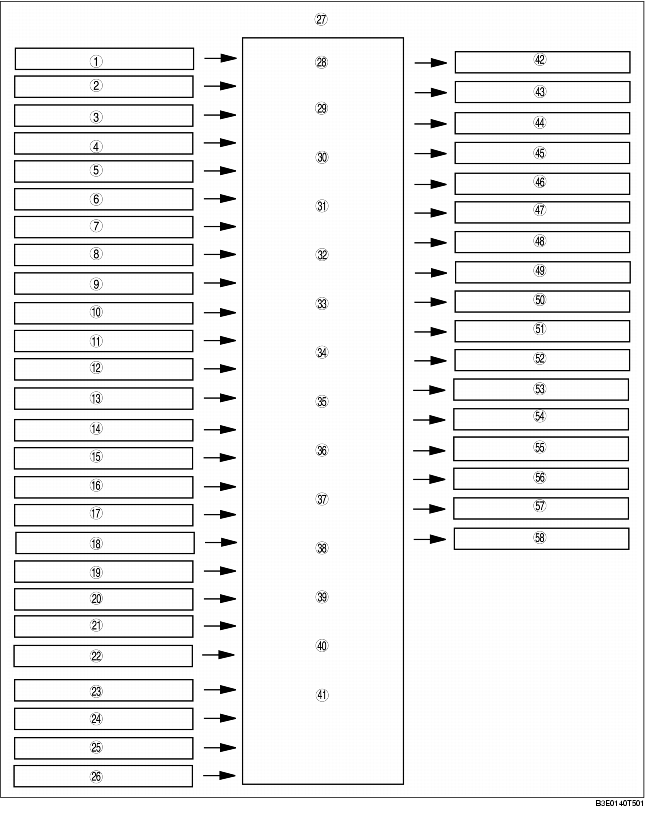

ENGINE CONTROL SYSTEM BLOCK DIAGRAM [ZJ, Z6]


B3E014000140T05

1
Neutral switch (MTX)
2
CPP switch (MTX)
3
PSP switch
4
ECT sensor
5
IAT sensor
6
PCM temperature sensor
7
CKP sensor
8
CMP sensor
9
TP sensor
10
MAF sensor
11
Front HO2S
12
Rear HO2S
13
BARO sensor
14
KS
15
Ignition switch
16
Vehicle speed signal
17
TR switch (ATX)
18
Brake switch
19
A/C on request signal
20
Refrigerant pressure switch (low pressure switch, high pressure switch)
21
Refrigerant pressure switch (medium pressure switch)
22
Generator (Terminal P: stator coil)
23
Battery
24
ABS HU/CM (With ABS) (CAN signal)
25
DSC HU/CM (With DSC) (CAN signal)
26
Instrument cluster (CAN signal)
27
PCM
28
IAC
29
Variable intake-air control (Z6)
30
Variable tumble control
31
Variable valve timing control
32
Fuel injection control
33
Fuel pump control
34
ESA control
35
Evaporative purge control
36
EGR control
37
HO2S heater control
38
A/C cut-off control
39
Electrical fan control
40
Generator control
41
CAN
42
IAC valve
43
Variable intake-air shutter valve actuator (Z6)
44
Variable tumble shutter valve actuator
45
OCV
46
Fuel injector
47
Fuel pump relay
48
Ignition coil
49
Purge solenoid valve
50
EGR valve
51
Front HO2S heater
52
Rear HO2S heater
53
A/C relay
54
Fan control module
55
Generator (Terminal D: field coil)
56
ABS HU/CM (With ABS) (CAN signal)
57
DSC HU/CM (With DSC) (CAN signal)
58
Instrument cluster (CAN signal)
